Overenie architektonického návrhu v reálnom prostredí pomocou SketchUpu – Prípadová štúdia

Keď ide o schvaľovanie nového návrhu, vizualizácia v reálnom kontexte často rozhoduje. V tejto prípadovej štúdii si ukážeme, ako sme pomocou SketchUp Pro pripravili podklady, ktoré klientovi umožnili s istotou posúdiť, či návrh zapadne do svojho okolia – vizuálne aj koncepčne.

Zadanie od klienta

Klient nás oslovil s požiadavkou overiť, či nový objekt bude vhodne zasadený do svojho urbanistického prostredia a zároveň bude spĺňať podmienky ich vlastného dizajn manuálu. Cieľom bolo pripraviť rýchlu, ale kvalitnú vizualizáciu s ohľadom na lokalitu, osvetlenie a materiály.

1. Presná geolokácia v SketchUpe

Na začiatku sme využili integrovanú funkciu geolokácie v SketchUpe. Projekt sme umiestnili na presnú súradnicu pomocou mapového podkladu, čím sme získali správnu orientáciu voči svetovým stranám a okolitému terénu. Táto funkcia je kľúčová najmä pre prácu s tieňovaním a realistickým osvetlením.

2. Reálna fotografia ako pozadie

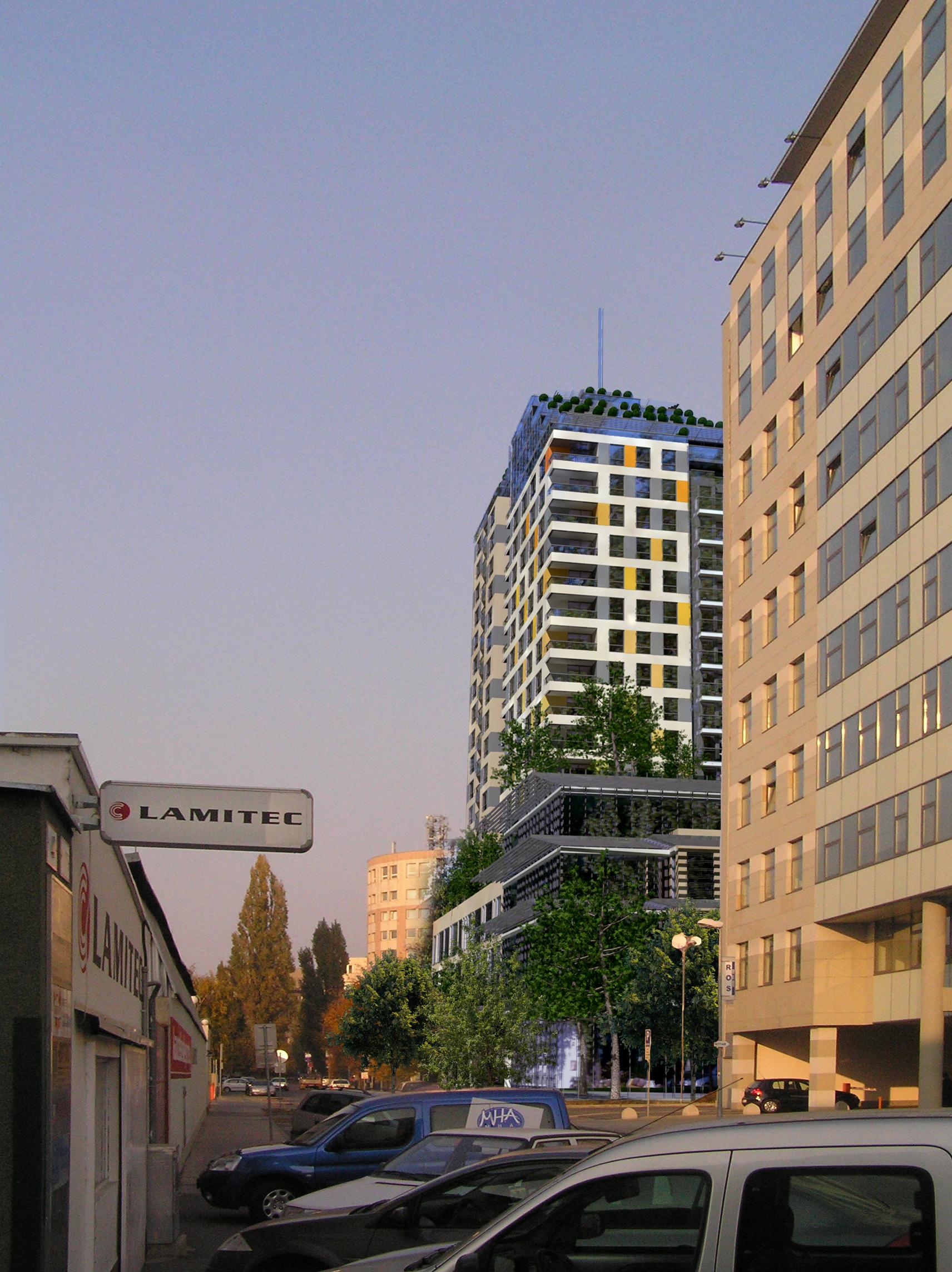

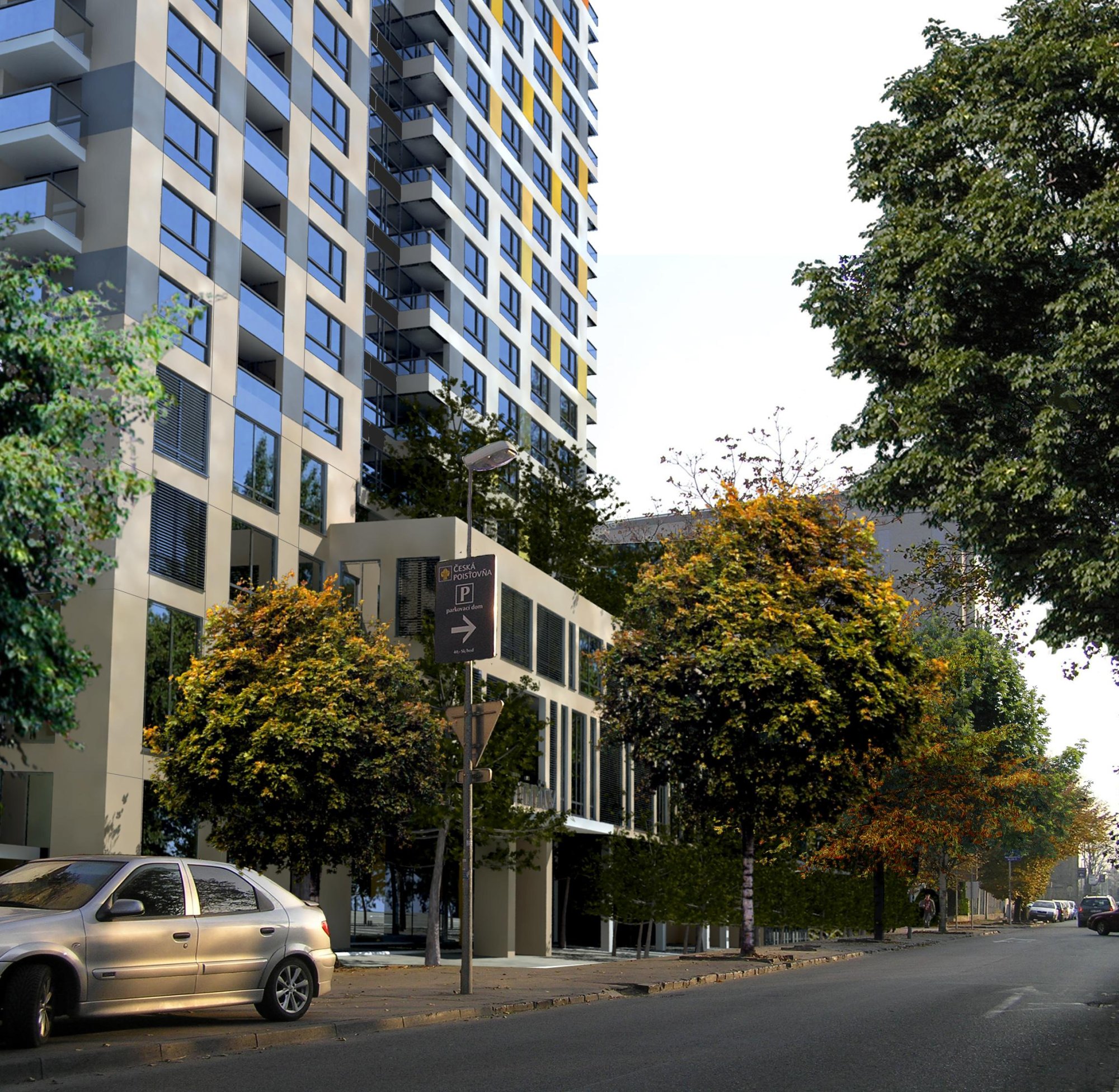

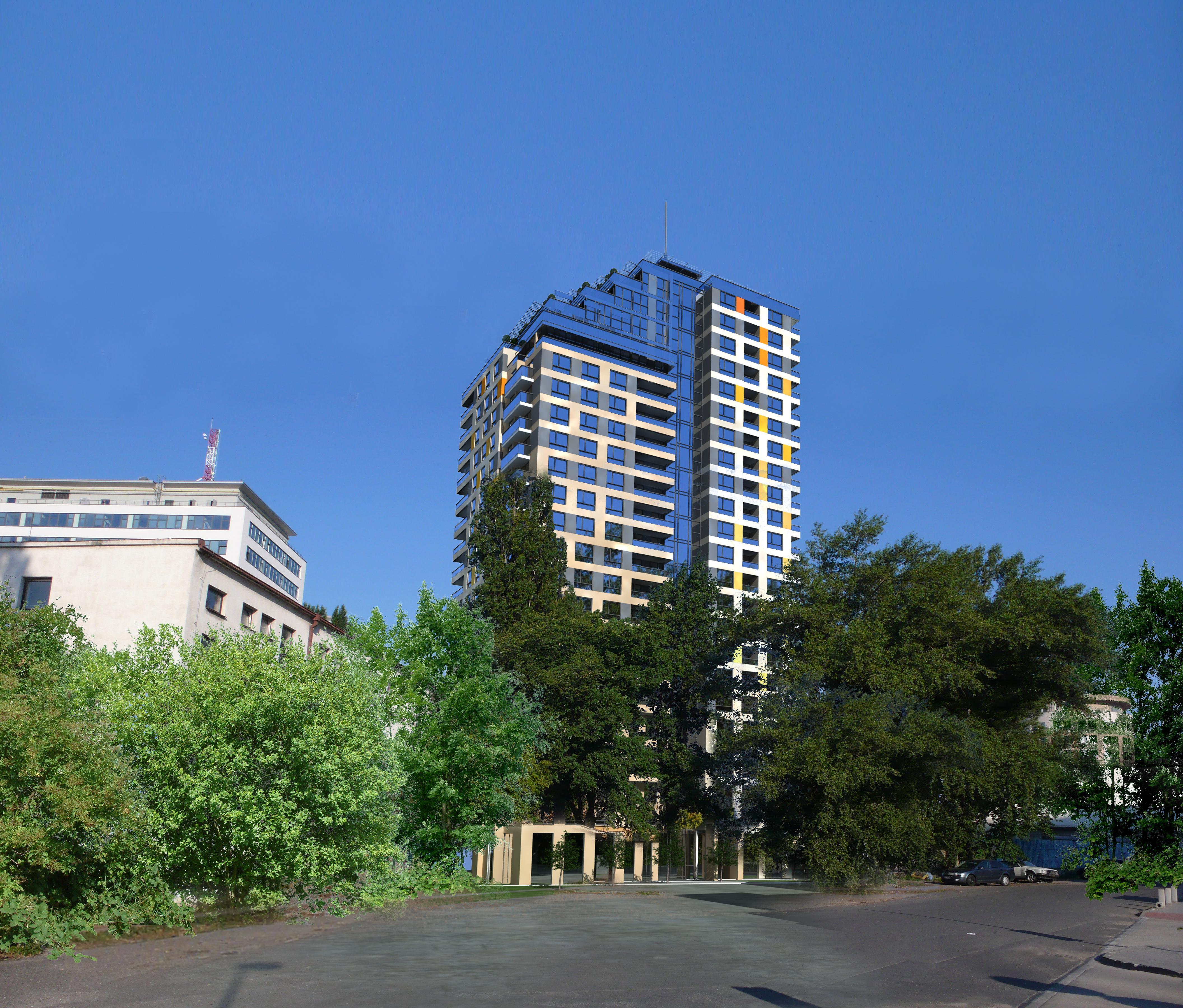

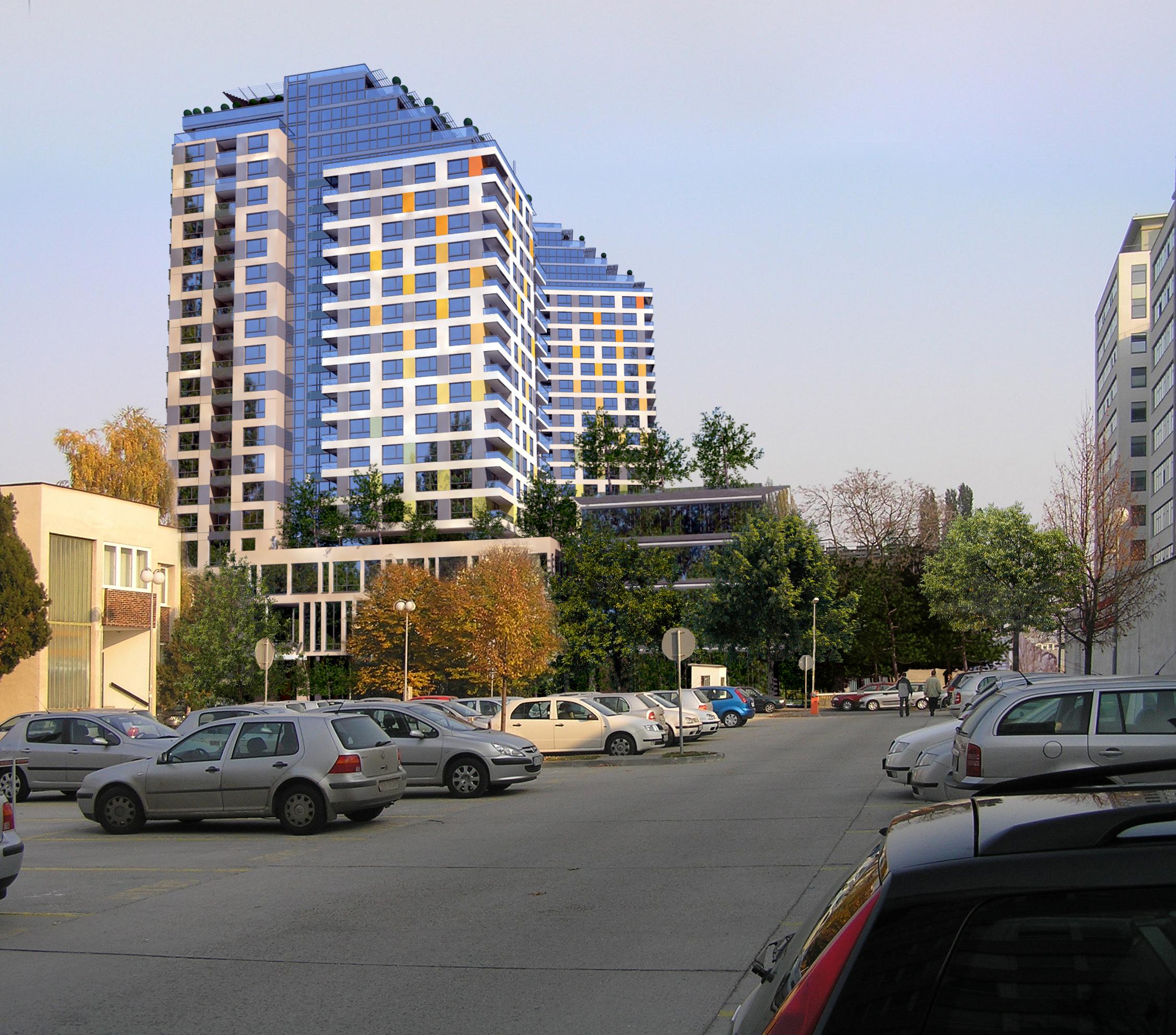

Priamo z miesta sme vyhotovili referenčnú fotografiu, ktorú sme použili ako pozadie v SketchUpe. Pomocou funkcie „Match Photo“ sme zladili perspektívu modelu s reálnym záberom. Tento postup nám umožnil overiť mierku, proporcie aj architektonické riešenie návrhu priamo v existujúcom kontexte.

3. Modelovanie hmoty a aplikácia reálnych materiálov

V SketchUpe sme vytvorili hmotový model návrhu, ktorý sme následne obalili materiálmi podľa požiadaviek dizajn manuálu klienta. Farebnosť, textúry a detaily boli prispôsobené skutočnému použitiu. Výsledkom bola realistická predstava toho, ako bude návrh pôsobiť v realite.

4. Práca so svetlom a tieňmi

Pomocou funkcie Shadow Settings sme nastavili reálny dátum a čas, aby sme vedeli presne nasimulovať dopad denného svetla a tieňov. Táto scéna pomohla odhaliť, ako bude objekt reagovať na osvetlenie v rôznych časoch dňa a ako ovplyvní svoje okolie.

5. Finálny export pre klienta

Hotový model a vizualizáciu sme exportovali a pripravili ako podklad na schvaľovanie. Výsledné obrázky boli dostatočne názorné a presvedčivé, čo umožnilo rýchle rozhodovanie bez ďalších úprav či iterácií návrhu.

Výsledok

• Návrh bol schválený bez potreby zmien.
• Klient získal istotu, že projekt bude spĺňať všetky vizuálne aj regulačné požiadavky.
• Vizualizácia bola pripravená rýchlo, efektívne a s dôrazom na presnosť.

Použité nástroje

• SketchUp Pro – geolokácia, modelovanie, práca s fotkou
• Match Photo – vloženie fotografie ako perspektívneho pozadia
• Shadow Settings – realistické tienenie
• Scény a štýly – export vizualizácií vo vhodnom štýle pre prezentáciu
